Ограничители перенапряжения с повышенной энергоемкостью

Ограничители перенапряжения с повышенной энергоемкостью

  • В наличии

Цену уточняйте

+7 (705) 320-06-69
Отдел продаж
  • +7 (777) 327-22-78
    Отдел продаж
Ограничители перенапряжения с повышенной энергоемкостьюОграничители перенапряжения с повышенной энергоемкостью
Цену уточняйте
В наличии
+7 (705) 320-06-69
Отдел продаж
  • +7 (777) 327-22-78
    Отдел продаж
Описание
Информация для заказа

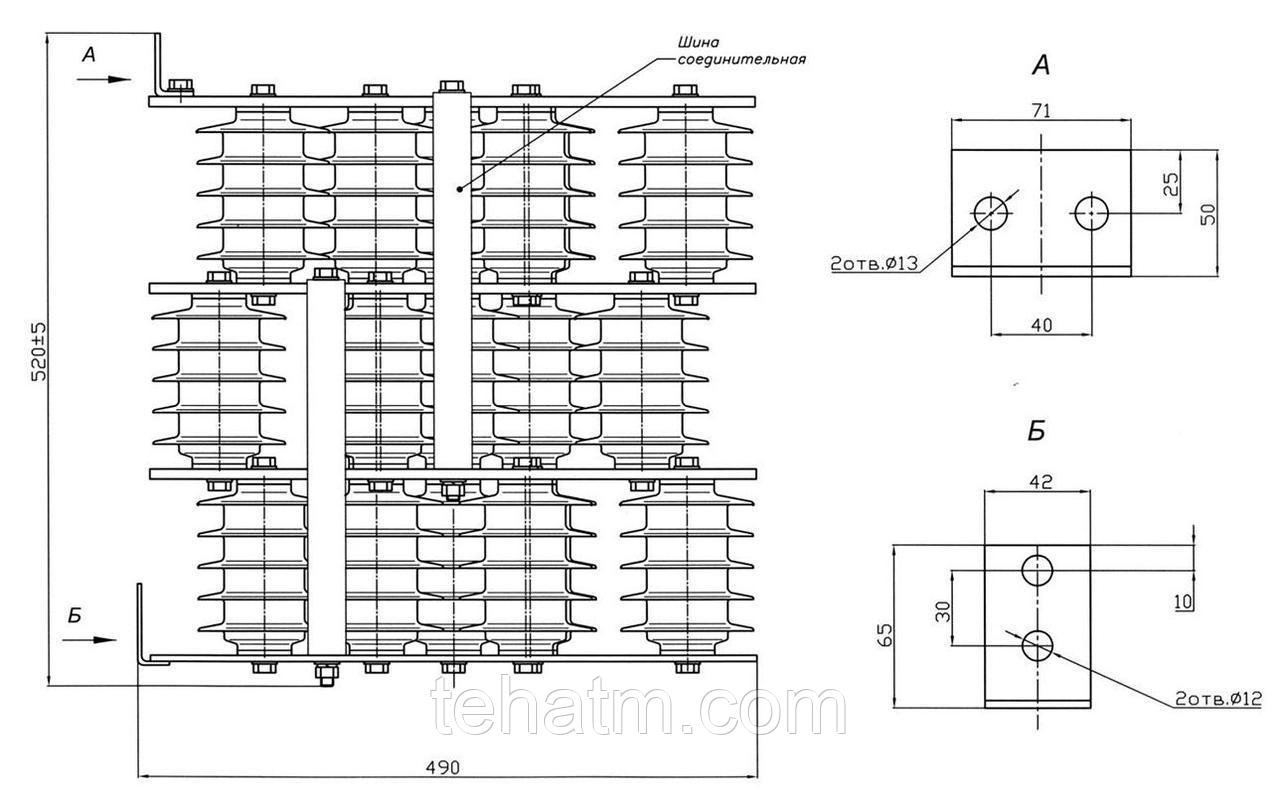

УЗН для сети 27,5 кВ с током пропускной способности 12 кА (рассеиваемая энергия 120 кДж/кВ)

Высота H, - 520 мм

Масса, 50 кг.





Параметр

Значение

Класс напряжения сети, кВ

27,5

Наибольшее длительно допустимое рабочее напряжение UНР, кВ

6,0

Номинальный разрядный ток 8/20 мкс, кА

20

Остающееся на УЗН напряжение при импульсе тока 30/60 мкс с амплитудой:

  • 250 А, кВ, не более
  • 500 А, кВ, не более
  • 1000 А, кВ, не более





15,5

15,9

16,3

Остающееся на УЗН напряжение при импульсе тока 8/20 мкс с амплитудой:

  • 5000 А, кВ, не более
  • 10000 А, кВ, не более
  • 20000 А, кВ, не более





18,0

19,0

21,0

Амплитуда испытательного импульса большого тока 4/10 мкс, кА

100

Ток пропускной способности

(прямоугольный импульс тока длительностью 2 мс), кА, не менее

12

Удельная рассеиваемая энергия одного импульса тока пропускной способности, приведенная к UНР,

кДж/кВ, не менее

60

  • Герметичный, монолитный корпус сборочных элементов, изготавливаемый литьевым методом;
  • Внешняя трекингостойкая изоляция на основе силикона (Германия);
  • Работа в широком диапазоне температуры окружающей среды от минус 60оС до плюс 55оС
  • Стойкость к климатическим и химическим воздействиям;
  • Большой выбор модификаций по току пропускной способности и энергоемкости;
  • «Вечная» маркировка, нестираемая и неотделяемая;
  • Пошаговая система контроля качества, с полным входным контролем материалов и контролем сборочных операций;
  • Невоспламеняемость внешней изоляции;
  • Оптимальное соотношение цены и качества.

Допустимые повышения напряжения сверх наибольшего длительно допустимого напряжения для аппаратов этих серий описывается следующей характеристикой Напряжение – Время

Длительность приложения

повышенного напряжения

Кратность превышения напряжения

0,1 с

1,55*/1,45**

1 с

1,48*/1,40**

10 с

1,42*/1,35**

100 с

1,36*/1,28**

1200 с

1,28*/1,20**

3600 с

1,24*/1,15**

* - без предварительного нагружения, ** - с предварительным нагружением



Длина пути утечки и значения испытательных напряжений УЗН

Длина пути утечки внешней изоляции, см, не менее

34.0

Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ

60.0

Одноминутное испытательное напряжение частоты 50 Гц под дождем,

кВ (действующее значение)

20,0

  • Цена: Цену уточняйте
