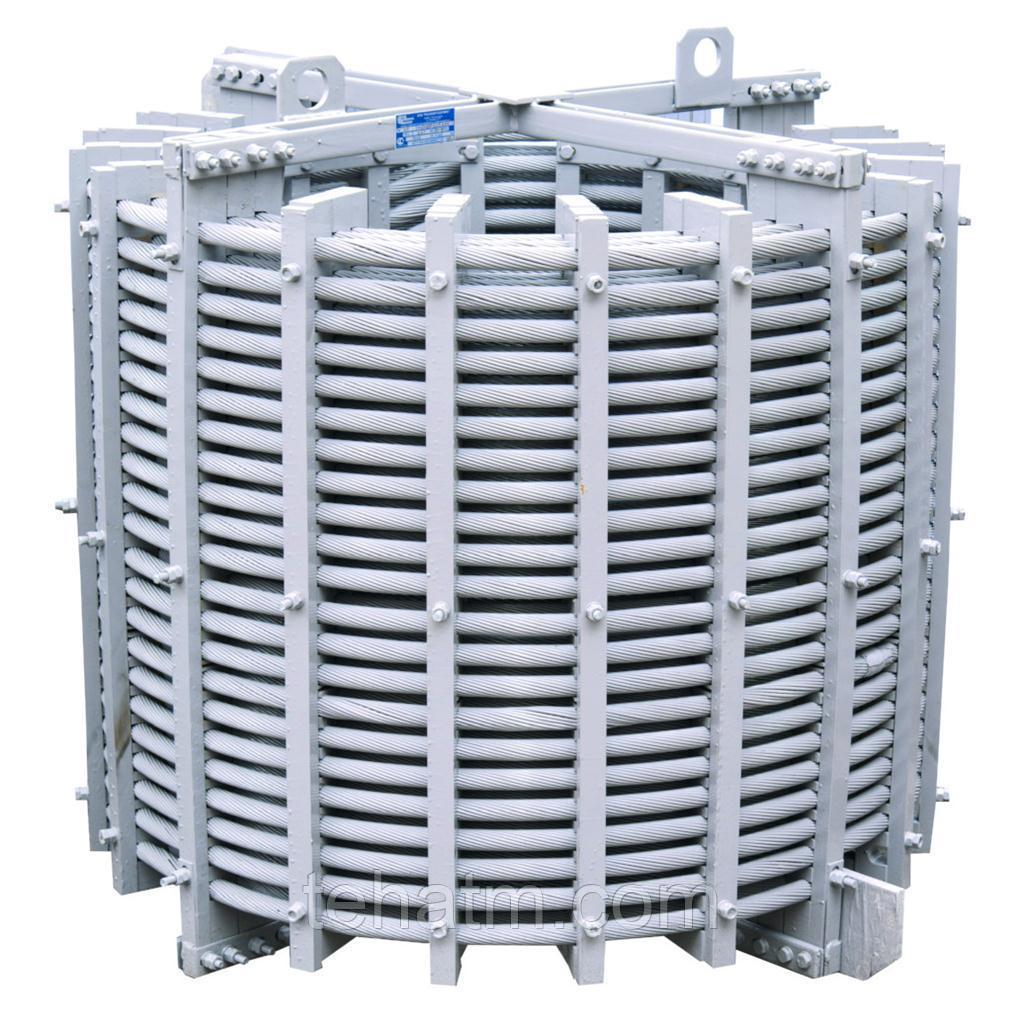

Высокочастотные заградители серии ВЗ-400
- В наличии
Цену уточняйте
- +7 (708) 279-18-34Отдел продаж - Наиль
- +7 (775) 609-98-55Отдел продаж - Ербол
- +7 (707) 542-53-82Отдел продаж - Кирилл
Высокочастотные заградители серии ВЗ-400 с естественным воздушным охлаждением предназначены для создания высокочастотных каналов связи по высоковольтным линиям электропередач.
Нормы рабочих температур:
1. Для У1 от -45ºС до +40ºС;
2. Для УХЛ1 от -60ºС до +50ºС
3. Для Т1 от -10ºС до +50ºС
Нормы предельных рабочих температур:
1. Для У1 от -50ºС до +45ºС
2. Для УХЛ1 от -70ºС до +45
3. Для ХЛ1 от - 70ºС до +45º
4. Для Т1 от -10 до +60ºС
Высота установки над уровнем моря - не более 2000м. Окружающая среда невызрывоопасна, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.
Основные технические характеристики,масса и габаритные размеры высокочастотных заградителей, серии ВЗ-400
Наименование параметра | ВЗ-400-0,1 | ВЗ-400-0,25 | ВЗ-400-0,5 | ВЗ-400-1,0 | ВЗ-400-1,5 | ВЗ-400-2,0 |
Номинальный длительный ток, А | 400 | 400 | 400 | 400 | 400 | 400 |
Класс напряжений линий электропередач,кВ | 10-110 | 10-110 | 10-110 | 10-110 | 10-110 | 10-110 |
Номинальный кратковременный ток короткого замыкания в течение 1с,кА | 10 | 10 | 10 | 10 | 10 | 10 |
Ударный ток короткого замыкания, кА | 41 | 41 | 51 | 51 | 51 | 51 |
Минимальное сопротивление активной составляющей полного сопротивления, Ом | 650 | 650 | 650 | 650 | 650 | 650 |
Номинальная индуктивность реактора, мГн | 0,1 | 0,25 | 0,50 | 1,00 | 1,5 | 2,00 |
Индуктивность реактора на частоте 100кГц, мГн | 0,1 | 0,254 | 0,51 | 1,08 | 1,52 | 2,05 |
Климатическое исполнение и категория размещения по ГОСТ 15150 | У1, ХЛ1, ХЛ, Т1 |
У1, УХЛ1, ХЛ,Т1 |
У1, УХЛ1, ХЛ,Т1 |
У1, УХЛ1, ХЛ,Т1 |
У1, УХЛ1, ХЛ,Т1 |
У1, УХЛ1, ХЛ,Т1 |
Тип защиты | ОПН | ОПН | ОПН | ОПН | ОПН | ОПН |
Элемент настройки | ЭНУ-0,1-40 | ЭНУ-0,25-40 | ЭНУ-0,5-40 | ЭНУ-1,0-40 | ЭНУ-1,5-40 | ЭНУ-2,0-40 |
