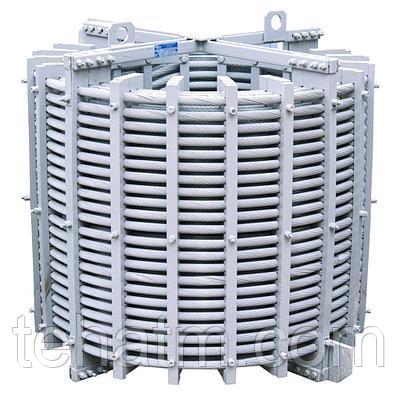

Высокочастотные заградители серии ВЗ-4000
- В наличии
Цену уточняйте
- +7 (708) 279-18-34Отдел продаж - Наиль
- +7 (775) 609-98-55Отдел продаж - Ербол
Высокочастотные заградители серии ВЗ-4000 с естественным воздушным охлаждением предназначены для создания высокочастотных каналов связи по высоковольтным линиям электропередач.
Нормы рабочих температур:
1. Для У1 от -45ºС до +40ºС;
2. Для УХЛ1 от -60ºС до +50ºС
3. Для Т1 от -10ºС до +50ºС
Нормы предельных рабочих температур:
1. Для У1 от -50ºС до +45ºС
2. Для УХЛ1 от -70ºС до +45
3. Для ХЛ1 от - 70ºС до +45º
4. Для Т1 от -10 до +60ºС
Высота установки над уровнем моря - не более 2000м.
Окружающая среда не вызрывоопасна, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.
Основные технические характеристики, масса и габаритные размеры высокочастотных заградителей, серии ВЗ-4000
| Наименование параметра | ВЗ-4000-0,1 | ВЗ-4000-0,25 | ВЗ-4000-0,5 | ВЗ-4000-1,0 | ВЗ-4000-1,5 | ВЗ-4000-2,0 |
| Номинальный длительный ток, А | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| Класс напряжений линий электропередач,кВ | 500-750 | 500-750 | 500-750 | 500-750 | 500-750 | 500-750 |
| Номинальный кратковременный ток короткого замыкания в течение 1с,кА | 63 | 63 | 63 | 63 | 63 | 63 |
| Ударный ток короткого замыкания, кА | 161 | 161 | 161 | 161 | 161 | 161 |
| Минимальное сопротивление активной составляющей полного сопротивления, Ом | 440 | 440 | 440 | 440 | 440 | 440 |
| Номинальная индуктивность реактора, мГн | 0,1 | 0,25 | 0,50 | 1,0 | 1,5 | 2,0 |
| Индуктивность реактора на частоте 100кГц, мГн | 0,11 | 0,26 | 0,51 | 1,03 | 1,52 | 2,04 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У1, УХЛ1, ХЛ, Т1 |
У1, УХЛ1, ХЛ, Т1 |
У1, УХЛ1, ХЛ, Т1 |
У1, УХЛ1, ХЛ, Т1 |
У1, УХЛ1, ХЛ,Т1 |
У1, УХЛ1, ХЛ,Т1 |
| Тип защиты | ОПН | ОПН | ОПН | ОПН | ОПН | ОПН |
| Элемент настройки | ЭНУ-0,1-40 | ЭНУ-0,25-40 | ЭНУ-0,5-40 | ЭНУ-1,0-40 | ЭНУ-1,5-40 | ЭНУ-2,0-40 |
