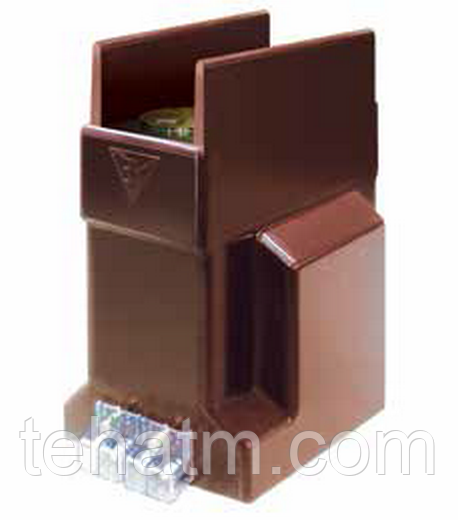

Трансформаторы тока ТЛО-10 М12
- В наличии
Цену уточняйте
+7 (777) 327-22-78
Отдел продаж - Тимур
- +7 (708) 279-18-34Отдел продаж - Наиль
- +7 (775) 609-98-55Отдел продаж - Ербол
- +7 (707) 542-53-82Отдел продаж - Кирилл
возврат товара в течение 14 дней по договоренности
Описание
Информация для заказа
Трансформатор тока ТЛО-10 М12 предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО) внутренней установки и является комплектующим изделием.
Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.
Климатическое исполнение У, Т или УХЛ категория размещения 2 или 3 по ГОСТ 15150-69.
Наименование | Значение |
---|---|
Номинальное напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Номинальный первичный ток, А | 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500 |
Номинальный вторичный ток, А | 1; 5 |
Номинальная частота, Гц | 50; 60 |
Число вторичных обмоток | до 2 |
Номинальные вторичные нагрузки cosϕ=0,8 | |
обмотки для измерения, В·А | от 1 до 10 |
обмотки для защиты, В·А | от 1 до 150 |
Номинальный класс точности, согласно ГОСТ 7746 | |
обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
обмотки для защиты | 5Р или 10Р |
Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 10 |
Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
Ток односекундной термической стойкости, кА, при номинальном первичном токе | |
50 А | 5 |
75-100 А | 10 |
150 А | 15 |
200 А | 20 |
300 А | 31,5 |
400-1500 А | 40 |
Ток электродинамической стойкости, кА, при номинальном первичном токе | |
50 А | 12,8 |
75-100 А | 26 |
150 А | 39 |
200 А | 52 |
300 А | 81 |
400-1500 А | 100 |
Масса, кг, не более | 15 |
Габаритные размеры, (ДхШхВ) | 210х148х267 |
