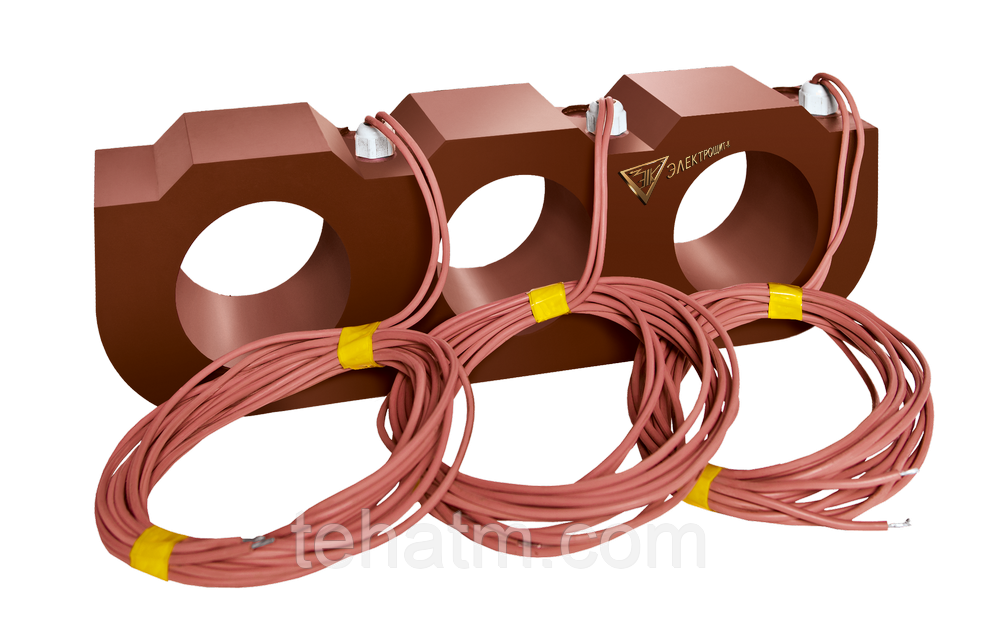

Трансформатор ТШ-ЭК-0,66 М2 обеспечивает:
- преобразование переменного тока до значения, приемлемого для непосредственного измерения этого тока с помощью измерительных приборов или для питания устройств релейной защиты;
- изолирование измерительных приборов и реле от цепи высокого напряжения.
Трансформатор по конструктивному исполнению – шинный, с вторичными обмотками для измерения и защиты, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки переключением на соответствующие ответвления. Первичной обмоткой служит токоведущий кабель.
Трансформаторы могут устанавливаться на шинах ввода с напряжением 0,66 кВ, при обеспечении заданных посадочных размеров.
При протекании по шине, выполняющей функцию первичной обмотки, переменного тока, во вторичной обмотке индуктируется ток, пропорциональный первичному току и сдвинутый относительно него по фазе на угол, близкий к нулю.
Рабочее положение трансформатора в пространстве - любое.
Выводы вторичных обмоток данного конструктива моут быть выполнены вариантом В - гибким проводом, сечением не менее 2,5 мм2 .
- Цена: Цену уточняйте
