Шинодержатели ШПП
Шинодержатели серии ШПП предназначены для крепления плоских шин на плоскость опорных изоляторов наружной и внутренней установки.
Шинодержатель типа ШППА (Б,Ш) – 2 (3) кв – 1 (2) У3 |
||||||||||
Тип шино-держателей | Исп. | Размер шинодержателя | Ширина шины | Тол-щина шины, мм | Число шин в пакете, шт. | Число болтов для креп- | Тип изолятора | Масса, кг, не более | ||
L, | B, | а, | (полосы), мм | ления | ||||||
ШППА-2кв-1 УЗ | 1 | 130 | 76 | - | 60-80 | 06.окт | 01.мар | 1хМ10 | ИО-6-3,75 I, ИО-10-3,75 I | 0,5 |
ШППА-2кв-2 УЗ | 2 | 18 | 2хМ8 | ИО-6-3,75 II, ИО-10-3,75 II | 0,51 | |||||
ШППБ-2кв-1 УЗ | 1 | - | 1хМ24 | ИОР-20-7,5 | 0,53 | |||||
ШППБ-2кв-2 УЗ | 2 | 23 | 2хМ10 | ИО-10-7,5 | 0,57 | |||||
ШППА-Зкв-1 УЗ | 1 | 170 | - | 100-120 | 1хМ10 | ИО-6-3,75 I ИО-10-3,75 I | 0,59 | |||
ШППА-Зкв-2 УЗ | 2 | 18 | 2хМ8 | ИО-6-3,75 II ИО-10-3,75 II | 0,62 | |||||
ШППБ-3кв-1 УЗ | 1 | - | 1хМ24 | ИОР-20-7,5 | 0,61 | |||||
ШППБ-3кв-2 УЗ | 2 | 23 | 2хМ10 | ИО-10-7,5 УЗ | 0,61 | |||||
ШППШ-2кв-2 УЗ | 2 | 130 | 36 | 60-80 | 2хМ6 | ОШН-6-80, ИОС-10-500, С4-80 УХЛ1 | 0,51 | |||
ШППШ-3кв-2 УЗ | 2 | 170 | 36 | 100-120 | 0,56 |
Шинодержатель типа ШППБ-3(4,5,6) св -1 (2) У3. |
||||||||||
Тип шино-держателей | Исп. | Размер шинодержателя | Ширина шины (полосы), мм | Тол-щина шины, мм | Число шин в пакете, шт. | Число болтов для креп- | Тип изолятора | Масса, кг, не более | ||
L | B | а | ления | |||||||
ШППБ-3св-1 УЗ | 1 | 110 | 64 | - | 60 | 06.окт | 1-3 h=27-73 | 1хМ24 | ИОР-20-7,5 | 0,88 |
ШППБ-3св-2 УЗ | 2 | 23 | 2хМ10 | ИО-10-7,5 | 0,88 | |||||
ШППБ-4св-1 УЗ | 1 | 130 | - | 80 | 1хМ24 | ИОР-20-7,5 | 0,91 | |||
ШППБ-4св-2 УЗ | 2 | 23 | 2хМ10 | ИО-10-7,5 | 0,91 | |||||
ШППБ-5св-1 УЗ | 1 | 150 | - | 100 | 1хМ24 | ИОР-20-7,5 | 0,95 | |||
ШППБ-5св-2 УЗ | 2 | 23 | 2хМ10 | ИО-10-7,5 | 0,95 | |||||
ШППБ-6св-1 УЗ | 1 | 170 | - | 120 | 1хМ24 | ИОР-20-7,5 | 0,98 | |||
ШППБ-6св-2 УЗ | 2 | 23 | 2хМ10 | ИО-10-7,5 | 0,98 |
Таблица ШПД

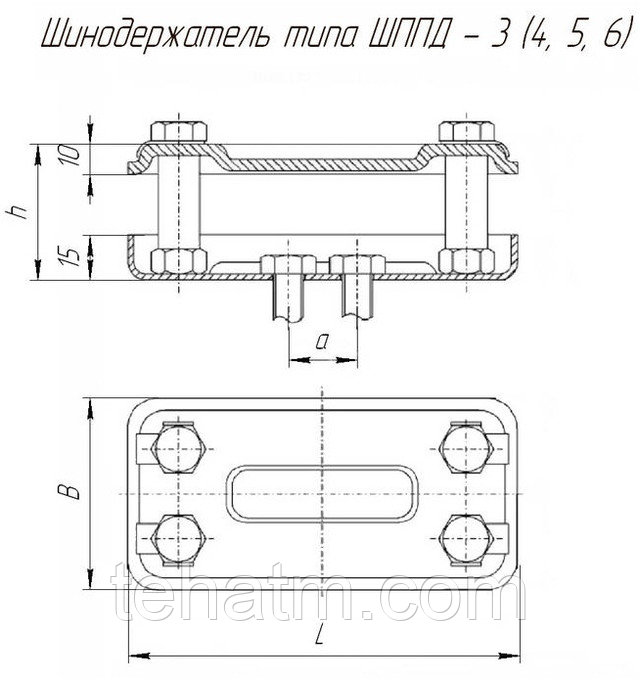

Шинодержатель типа ШППД-3 (4,5,6) кв У3 |
|||||||||
Тип шино-держателей | Размер шинодержателя | Ширина шины (полосы), мм | Толщина шины, мм | Число шин в пакете, шт. | Число болтов для крепления | Тип изолятора | Масса, кг, не более | ||
L | B | а | |||||||
ШППД-3кв УЗ | 110 | 76 | 25 | 60 | 06.окт | 1-3 | 2хМ12 | ИО-10-20,00 | 0,61 |
ШППД-4кв УЗ | 130 | 80 | (h=32-78) | 0,65 | |||||
ШППД-5кв УЗ | 150 | 100 | 0,7 | ||||||
ШППД-6кв УЗ | 170 | 120 | 0,75 |

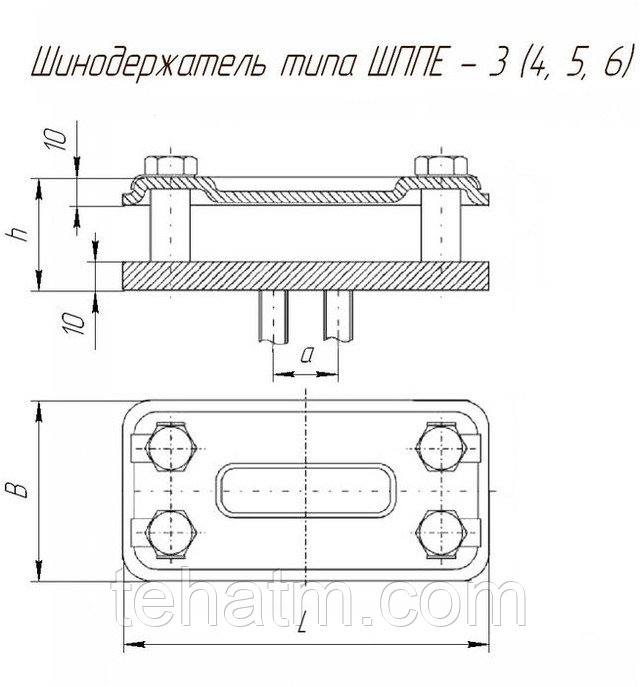

Шинодержатель типа ШППЕ-3 (4,5,6) св У3 |
|||||||||
Тип шино-держателей | Размер шинодержателя | Ширина шины (полосы), мм | Толщина шины, мм | Число шин в пакете, шт. | Число болтов для крепления | Тип изолятора | Масса, кг, не более | ||
L | B | а | |||||||
ШППЕ-3св УЗ | 110 | 64 | 25 | 60 | 06.окт | 1-3 (h=27-73) | 4хМ12 | ИО-20-30 У3 | 0,77 |
ШППЕ-4св УЗ | 130 | 80 | ИОР-20-30 УХЛ2 | 0,8 | |||||
ШППЕ-5св УЗ | 150 | 100 | 0,84 | ||||||
ШППЕ-6св УЗ | 170 | 120 | 0,87 |
Шинодержатель типа ШППИ (Ш) – 3с У3 |
|||||||||
Тип шино-держателей | Размер шинодержателя | Ширина шины (полосы), мм | Толщина шины, мм | Число шин в пакете, шт. | Число болтов для крепления | Тип изолятора | Масса, кг, не более | ||
L | B | а | |||||||
ШППИ-3с УЗ | 175 | 165 | 140 | 60-120 | 06.окт | 01.мар | 2хМ16 | ОНШ-35-20-1, ОШН-20-190А, ОСК-10-35 | 0,72 |
ШППШ-3с У3 |
- Цена: Цену уточняйте
